概述

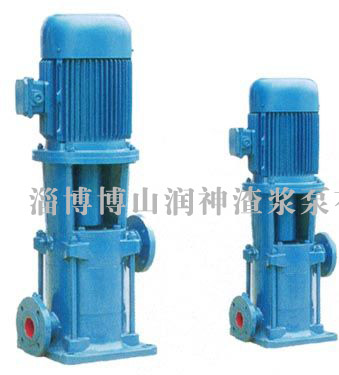

LG型高層建筑給水泵是根據我國對高層建筑給排水及國家消防局標準開發的新一代給水產品。該高層建筑給水泵由于采用了高效節能的優秀水力模型，因此具有效率高，性能范圍廣的優點，更好地滿足了用戶的使用要求。另外，本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小，安裝維修方便。
特點
1、本系列泵為立式、多級、節段式結構，用螺栓把進水段、中段、出水段緊固成一體，泵每級裝一個葉輪及導葉，其軸向力采用水力平衡，殘余軸向力由一個或一對球軸承承受；
2、泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用；
3、軸封采用特殊設計的機械密封，如需拆機械密封時，不需拆下電機，把中間夾殼聯軸器拆開就可取出密封件，具有更換維修方便的優點；
4、泵的傳動是通過夾殼聯軸器由立式電動機驅動，從電機端看，泵為順時針方向旋轉；
5、泵的吸入口在下方，出水口在上方，其相對位置可根據用戶的要求選擇0°、90°、 180°、270°之一進行裝配出廠，一般泵180°出廠；
6、裝配無需調整，拆裝方便；
7 、電機可配標準Y(Y2)系列型號。
LG型高層建筑給水泵的應用范圍
本系列泵特別適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的給排水及消防用水、噴淋、遠距離輸送及生產工藝循環中用水等。
LG型高層建筑給水泵的技術參數
流量：6.3-50m3/h
揚程：20-120m
轉速：2900r/min
口徑：Φ320-Φ80
溫度范圍：0~+80℃
工作壓力：≤1.2Mpa
LG型高層建筑給水泵的型號意義
100LG-B（R）72-20＊6
100-泵的進水口直徑
LG-B -立式多級泵便拆式結構
R-熱水型
72-設計點流量（m3/h）
20-設計點單級葉輪揚程
6-泵級數
使用條件
1、使用的介質應類似水，運動粘度＜150mm /s，且無堅硬顆粒，無腐蝕性質；
2、最大系統工作壓力≤2.5MPa；、
3、介質使用溫度-15℃~+105℃；
4、周圍環境溫度≤40℃，相對濕度低于95%
|
